Dlaczego dach płaski wymaga modułowej konstrukcji PV przy ograniczonej rezerwie nośności

Dach płaski o ograniczonej rezerwie nośności stropu całkowicie wyklucza stosowanie uniwersalnych zestawów do montażu paneli słonecznych. Instalacja wymaga w takich warunkach przygotowania układu dopasowanego do rzeczywistych parametrów budynku, lokalnych stref wiatrowych oraz skomplikowanej geometrii połaci. Wybór odpowiednich rozwiązań technicznych ułatwia ustabilizowanie całego systemu i zapobiega postępującym uszkodzeniom pokrycia.

Rozkład obciążenia w układach balastowych

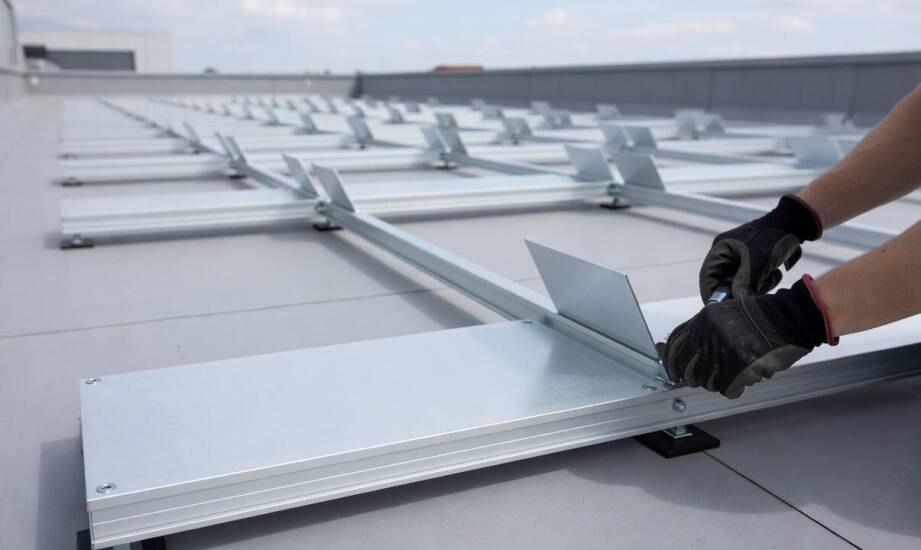

Systemy balastowe na dachu płaskim opierają się na masie bloczków betonowych lub płyt obciążeniowych, które bezpośrednio przeciwdziałają siłom unoszącym moduły. Modułowe ramy wsporcze, produkowane między innymi przez firmę W&H, skutecznie rozkładają ten ciężar na większą powierzchnię dzięki szerokim stopom z podkładkami z elastycznego materiału EPDM. Rozwiązanie to znacząco zmniejsza punktowy nacisk na membranę dachową lub papę, co chroni delikatną hydroizolację przed uszkodzeniami mechanicznymi.

Zestawienia branżowe, publikowane przez portal OZE Ekspert, wskazują na ogromną zmienność ciężaru w zaawansowanych układach dachowych. W sprzyjających warunkach nacisk instalacji wynosi kilkanaście kilogramów na metr kwadratowy. W strefach narażonych na silne wiatry waga obciążników wzrasta nawet powyżej stu kilogramów. Wynik obciążeń statycznych zależy głównie od kąta nachylenia modułów oraz dokładnej lokalizacji inwestycji. W przypadku starych stropów o minimalnym zapasie wytrzymałości standardowy balast betonowy najczęściej przekracza dopuszczalne normy nośności i wymusza zmianę koncepcji inżynieryjnej.

Wpływ wiatru na geometrię stołów montażowych

Siły ssące wiatru osiągają bezwzględnie najwyższe wartości na krawędziach i narożnikach dachu. Współczynniki ciśnienia nierzadko przekraczają w tych strefach odczyty bazowe dla głównej połaci, co stwarza realne ryzyko poderwania rzędów brzegowych. Układ nośny musi uwzględniać aerodynamiczny kształt profili oraz odpowiednio niską wysokość podparcia, aby skutecznie zredukować moment przewracający instalację. Niższe kąty nachylenia paneli, oscylujące w granicach kilkunastu stopni, wyraźnie zmniejszają powierzchnię wystawioną na bezpośrednie uderzenia podmuchów powietrza.

Mniejsze opory aerodynamiczne sprzyjają redukcji masy obciążników bazowych. Odporność na siły ssące wiatru pozostaje kluczowym wymaganiem projektowym niezależnie od skali prowadzonych prac. Zależność ta dotyczy środowiska miejskiego, w którym odpowiednia konstrukcja do montażu fotowoltaiki na balkonie zapewnia stabilność układu przy nagłych zjawiskach pogodowych. Rozległe inwestycje na płaskich stropach stawiają przed inżynierami podobne wyzwania, wymuszając precyzyjny dobór rozstawu ram wsporczych i montaż tylnych osłon wiatrowych.

Współczesne elementy nośne powstają z wysokogatunkowej stali zabezpieczonej powłoką cynkowo-aluminiowo-magnezową. Zgodnie z wynikami prób laboratoryjnych koncernu ArcelorMittal, materiał Magnelis wykazuje podwyższoną odporność na korozję względem tradycyjnego ocynkowania ogniowego. Konstrukcje zyskują zdolność samoczynnego zabezpieczania drobnych zarysowań oraz odsłoniętych krawędzi montażowych. Wytrzymały stop i usztywnione złącza utrzymują zaplanowaną geometrię ram. System opiera się wibracjom wywoływanym przez cykliczne powiewy wiatru bez luzowania się w punktach styku.

Wybór docelowego wariantu montażowego wymaga zgromadzenia ścisłych danych o stanie budynku przed podjęciem ostatecznej decyzji instalacyjnej. Dokumentacja projektowa i ekspercki audyt statyczny stanowią fundament rzetelnych obliczeń nośności. Pomiary wytrzymałościowe wiążą się z nakładem finansowym rzędu kilkuset do ponad tysiąca złotych, zależnie od cennika biura konstrukcyjnego. Weryfikacja stanu dachu upewnia inwestora co do technicznej poprawności wdrożenia. Projektant wyznacza również dedykowane strefy serwisowe w celu zapewnienia swobodnego dostępu do wpustów odwadniających. Modułowy system balastowy sprawdza się ostatecznie w sytuacji, gdy audyt inżynieryjny potwierdza odpowiedni margines wytrzymałościowy sprawdzanego stropu. Zbyt mały zapas nośności wymusza przygotowanie znacznie lżejszych układów kotwionych mechanicznie lub zaplanowanie głębokiego wzmocnienia szkieletu budynku.
